Compreendendo os motores redutores de engrenagem: funções, tipos e aplicações

O que é um redutor em um motor?

A motor redutor de engrenagem, muitas vezes chamado simplesmente de redutor, é um componente crítico em vários sistemas mecânicos que requerem movimento controlado e transmissão de energia.Esses dispositivos são projetados para reduzir a velocidade de um motor elétrico e, ao mesmo tempo, aumentar a saída de torque.Esta função é essencial em aplicações que vão desde máquinas industriais até eletrodomésticos.Compreender as complexidades dos redutores e suas aplicações pode fornecer informações sobre sua importância nos sistemas mecânicos modernos.

Como funcionam os motores redutores de engrenagem

Os redutores, também conhecidos como redutores, funcionam segundo o princípio da vantagem mecânica.Eles consistem em um conjunto de engrenagens que são encerradas em uma carcaça e conectadas ao motor e ao maquinário que precisa ser acionado.A principal função dessas engrenagens é converter a saída de alta velocidade e baixo torque de um motor elétrico em saída de baixa velocidade e alto torque, adequada para diversas aplicações.

O eixo do motor, que gira em altas velocidades, é conectado ao eixo de entrada do redutor.Dentro do redutor, uma série de engrenagens se engatam para reduzir a velocidade de rotação.A engrenagem final desta série é conectada ao eixo de saída, que fornece velocidade reduzida e maior torque ao maquinário.

Componentes principais de um motor redutor de engrenagem

Eixo de entrada: Este eixo recebe a rotação de alta velocidade do motor.

Trem de Engrenagens: Uma série de engrenagens que se engrenam para reduzir a velocidade e aumentar o torque.Isso pode incluir engrenagens de dentes retos, engrenagens helicoidais, engrenagens cônicas e engrenagens helicoidais, dependendo do projeto e da aplicação.

Seta de saida: Este eixo fornece velocidade reduzida e maior torque ao maquinário.

Habitação: O invólucro que contém e protege as engrenagens e eixos de fatores ambientais e garante lubrificação e alinhamento adequados.

Tipos de redutores de engrenagem

Existem vários tipos de redutores, cada um com características e aplicações únicas:

Redutores de engrenagem reta: Esta é a forma mais simples, utilizando engrenagens de dentes retos montadas em eixos paralelos.Eles são eficientes e fáceis de fabricar, mas podem ser barulhentos em altas velocidades.

Redutores de engrenagens helicoidais: Estas utilizam engrenagens com dentes angulares, que engatam mais gradualmente do que as engrenagens de dentes retos, resultando em uma operação mais suave e silenciosa.Eles são adequados para aplicações de alta velocidade.

Redutores de engrenagem cônica: Eles usam engrenagens de formato cônico para transmitir energia entre eixos perpendiculares.Eles são comumente usados ​​em aplicações que exigem movimento em ângulo reto.

Redutores de engrenagem helicoidal: Estes consistem em um sem-fim (parafuso) e uma roda sem-fim (engrenagem).Eles fornecem altas taxas de redução e são autotravantes, evitando retrocesso, o que é ideal para aplicações como elevadores e transportadores.

Redutores de engrenagem planetária: Eles usam uma engrenagem solar central, engrenagens planetárias e uma coroa externa.Eles são compactos, fornecem alto torque e são usados ​​em aplicações precisas como robótica e aeroespacial.

Aplicações de motores redutores de engrenagem

Motores redutores são onipresentes nas indústrias devido à sua capacidade de combinar a velocidade e o torque do motor com as necessidades específicas de diferentes aplicações.Alguns usos comuns incluem:

Fabricação e Automação: Em linhas de produção automatizadas, os redutores são essenciais para acionar correias transportadoras, braços robóticos e outras máquinas que exigem controle preciso de velocidade e torque.

Transporte: Nos veículos, os redutores auxiliam no sistema de transmissão, permitindo a transmissão eficiente de potência do motor para as rodas.

Aeroespacial: Os redutores de engrenagens em aeronaves e espaçonaves são cruciais para controlar atuadores, sistemas de trens de pouso e outros componentes críticos.

Energia renovável: As turbinas eólicas usam redutores de engrenagem para converter a rotação de alta velocidade das pás em rotação de baixa velocidade e maior torque, adequada para gerar eletricidade.

Eletrodomésticos: Dispositivos como máquinas de lavar, misturadores e processadores de alimentos usam redutores de engrenagem para executar tarefas que exigem velocidades e níveis de torque variados.

Vantagens de usar redutores de engrenagem

Torque aumentado: Os redutores amplificam a saída de torque dos motores, permitindo-lhes acionar cargas pesadas sem exigir motores excessivamente grandes.

Redução de velocidade: Ao reduzir a velocidade do motor, os redutores permitem um controle preciso sobre o movimento das máquinas, aumentando a eficiência e o desempenho.

Design compacto: Os redutores de engrenagem permitem alto torque e ajuste de velocidade em um espaço compacto, economizando espaço em configurações industriais.

Eficiência energética: Ao combinar a velocidade do motor com os requisitos da aplicação, os redutores podem reduzir o consumo de energia e os custos operacionais.

Considerações para selecionar um motor redutor de engrenagem

A escolha do redutor certo envolve vários fatores:

Requisitos de carga: Determine os requisitos de torque e velocidade da aplicação para selecionar um redutor de engrenagem com classificação adequada.

Configuração de montagem: Considere as restrições de espaço e orientação na configuração do maquinário para escolher entre configurações paralelas, em ângulo reto ou em linha.

Eficiência: Diferentes tipos de redutores têm eficiências variadas.Por exemplo, as engrenagens helicoidais são mais eficientes do que as engrenagens helicoidais, que podem perder energia devido ao atrito.

Durabilidade: Avalie as condições operacionais, como ciclos de carga, fatores ambientais e capacidade de manutenção, para selecionar um redutor com durabilidade e longevidade adequadas.

Níveis de ruído: Algumas aplicações, como aquelas em ambientes residenciais ou de escritório, exigem operação silenciosa, tornando preferíveis redutores de engrenagens helicoidais ou planetárias.

Manutenção e Longevidade

A manutenção regular é crucial para garantir a longevidade e o desempenho ideal dos redutores.Isso inclui:

Lubrificação: Manter as engrenagens devidamente lubrificadas reduz o atrito e o desgaste, prolongando a vida útil do redutor.

Inspeção: A inspeção regular dos dentes da engrenagem, rolamentos e vedações em busca de sinais de desgaste ou danos ajuda na detecção precoce de possíveis problemas.

Alinhamento: Garantir o alinhamento adequado do redutor com o motor e o maquinário acionado evita tensões e desgastes indevidos nos componentes.

Conclusão

Motores redutores são componentes indispensáveis ​​em muitos sistemas mecânicos, oferecendo o equilíbrio necessário entre velocidade e torque para uma operação eficiente.Compreender sua função, tipos, aplicações e requisitos de manutenção é essencial para qualquer pessoa envolvida em projetos mecânicos ou operações industriais.Ao selecionar e manter cuidadosamente os redutores de engrenagem, pode-se melhorar o desempenho, a eficiência e a longevidade de várias máquinas e dispositivos.

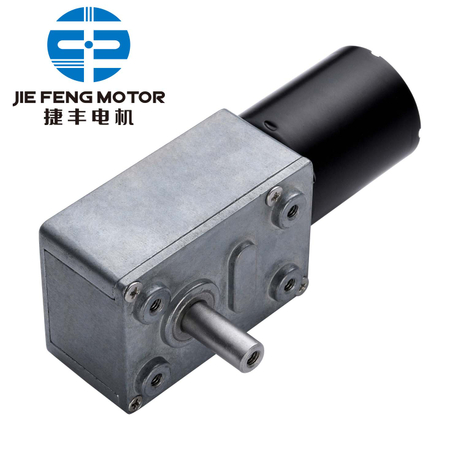

Motor redutor de engrenagem
